Panduan Lengkap Bagian Gagang Pintu dan Anatominya

Rakitan pegangan pintu terdiri dari beberapa bagian yang saling bergantung — termasuk pegangan atau ketidakp, pelat mawar atau nama baik, spindel, baut pengait, pelat pemukul, dan berbagai mekanisme internal — masing-masing memainkan peran tertentu dalam pengoperasian, keamanan, dan estetika. Memahami setiap suku cadang pegangan pintu berdasarkan nama dan fungsinya sangat penting untuk perbaikan yang percaya diri, pemesanan suku cadang pengganti yang akurat, pemasangan DIY yang sukses, dan pengambilan keputusan pembelian yang tepat. Panduan ini mencakup anatomi lengkap gagang pintu di semua tipe utama, mulai dari rangkaian lorong sederhana hingga rangkaian kunci tanggam yang rumit.

Mengapa Memahami Bagian Gagang Pintu Itu Penting

Kebanyakan pegangan pintu kegagalan — pengoperasian yang kaku, alat kelengkapan yang longgar, kait yang tidak sejajar, dan malfungsi kunci — dapat didiagtidaksis dan diselesaikan tanpa bantuan profesional setelah SEBUAHnda memahami peran setiap komponen dalam rakitan.

Di Amerika Serikat saja, pasar perangkat keras pintu dinilai lebih tinggi $3,8 miliar per tahun , dengan pemilik rumah dan manajer properti mengganti atau memperbaiki jutaan gagang pintu setiap tahunnya. Namun penelitian mengenai pengembalian perbaikan rumah menunjukkan bahwa sebagian besar penggantian perangkat keras pintu tidak cocok atau tidak dipasang dengan benar – paling sering karena pembeli tidak memahami anatomi dari apa yang mereka gantikan.

Pegangan pintu tidak pernah menjadi komponen tunggal. Bahkan tuas lintasan yang paling sederhana pun berisi setidaknya delapan yang berbeda bagian pegangan pintu , masing-masing diproduksi dengan toleransi yang tepat. Mengetahui nama, lokasi, bahan, dan fungsi setiap bagian mengubah pemilihan lorong perangkat keras yang membingungkan menjadi pilihan yang penuh percaya diri dan penuh informasi.

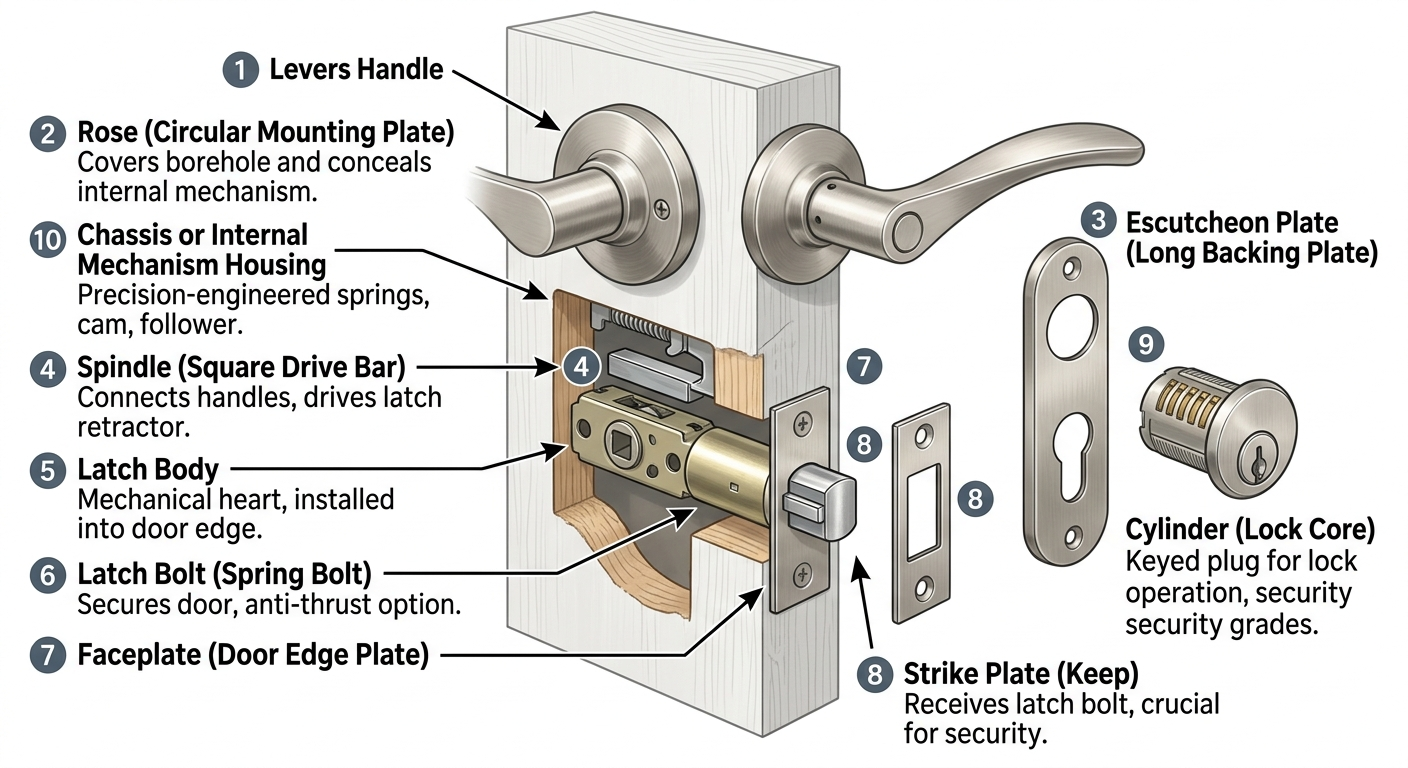

Bagian Pegangan Pintu Inti: Perincian Anatomi Penuh

Setiap rakitan pegangan pintu — apa pun gaya, merek, atau harganya — memiliki serangkaian komponen dasar yang sama yang bekerja sama untuk mengoperasikan kait dan mengamankan pintu.

1. Pegangan atau Ketidakp (Elemen Pegangan)

Pegangan atau ketidakp adalah komponen antarmuka pengguna utama — bagian yang Anda pegang dan operasikan. Itu yang paling terlihat bagian pegangan pintu dan biasanya merupakan pilihan estetika utama. Gagang tuas adalah bentuk modern yang dominan, miring ke bawah saat diam dan ditekan ke bawah untuk menarik kembali baut pengait. Ketidakp berbentuk bola atau silinder, sehingga memerlukan gerakan mencengkeram dan memutar untuk mengoperasikannya. Tarikan pintu bersifat tetap, pegangan tidak berputar yang digunakan pada pintu yang dioperasikan dengan cara mendorong.

Dimensi pegangan distandarisasi: sebagian besar pegangan tuas perumahan berukuran Panjangnya 4 hingga 5 inci dari pusat spindel hingga ujung, sementara pegangan tuas kelas komersial dapat diperpanjang 5 hingga 6,5 inci untuk mematuhi persyaratan aksesibilitas ADA (Undang-Undang Penyandang Disabilitas Amerika), yang mewajibkan panjang pegangan minimum yang dapat digunakan adalah 4 inci. Pilihan materialnya meliputi kuningan padat, paduan seng (zamak), baja tahan karat, aluminium, dan besi cor — masing-masing memiliki bobot, daya tahan, dan karakteristik hasil akhir yang berbeda.

2. Mawar (Pelat Pemasangan Melingkar)

Mawar adalah pelat dekoratif berbentuk lingkaran atau persegi yang terletak di antara pegangan tuas dan muka pintu. Fungsi utamanya adalah untuk menutupi lubang bor di pintu dan menyembunyikan sasis mekanisme internal. Mawar biasanya Diameter 2,25 hingga 2,75 inci (57–70 mm). untuk perangkat keras perumahan. Mereka diamankan ke pintu baik dengan baut tersembunyi (metode yang paling umum dan aman) atau dengan cincin snap-fit ​​yang dijepit ke dalam alur pada rumah spindel.

Profil mawar — rata, terangkat, atau berbentuk kubah — memengaruhi estetika dan jarak pegangan dari permukaan pintu. Mawar yang terangkat memberikan lebih banyak jarak bebas jari saat mengoperasikan tuas, yang terutama penting untuk pintu dengan cetakan permukaan atau panel dekoratif yang berdekatan dengan lokasi pegangan.

3. Pelat Escutcheon (Pelat Petidakpang Panjang)

Pelat escutcheon (juga disebut pelat belakang atau pelat panjang) adalah versi mawar memanjang yang menampung mekanisme pegangan tuas dan lubang kunci atau silinder kunci dalam satu pelat terpadu. Daripada dua pelat mawar yang terpisah, sebuah escutcheon menghadirkan satu elemen visual terintegrasi — menutupi lubang kait di posisi bawah dan silinder kunci di posisi atas. Escutcheon adalah standar dalam rakitan kunci tanggam dan biasanya ditemukan pada perangkat keras bergaya kutidak dan kelas arsitektur. Pelat escutcheon standar berukuran kira-kira Tinggi 7 hingga 9 inci dan lebar 2,5 hingga 3 inci .

4. Spindle (Batang Penggerak Persegi)

Spindel adalah batang logam berpenampang persegi yang melewati bagian tengah pintu (melalui mekanisme kait) dan menghubungkan pegangan di satu sisi ke pegangan di sisi lain. Saat pegangan dioperasikan, spindel berputar dan menggerakkan retraktor kait di dalam badan kait. Dimensi spindel sangat penting untuk kompatibilitas: ukuran spindel perumahan standar adalah hal yang penting 8 mm × 8 mm persegi di Eropa dan banyak pasar internasional, sedangkan pasar AS menggunakan ukuran spindel yang bervariasi menurut produsen (umumnya 5/16" persegi atau 3/8" persegi). Panjang spindel juga harus sesuai dengan ketebalan pintu — pintu standar dengan ukuran 35–45 mm dilayani oleh spindel 70 mm, sedangkan pintu yang lebih tebal memerlukan spindel yang diperpanjang atau dapat disesuaikan panjangnya.

5. Badan Kait (Tubular atau Mortise)

Badan kait adalah jantung mekanis dari rakitan pegangan pintu, dipasang di tepi pintu dan berisi baut kait dan mekanisme retraksinya. Ini tersedia dalam dua konfigurasi utama yang menentukan keseluruhan arsitektur sistem pegangan:

• Kait berbentuk tabung: Unit silinder dipasang melalui lubang bor melingkar tunggal yang dibor dari muka pintu, dengan lubang kecil terpisah yang dibor dari tepi pintu. Format paling umum dalam konstruksi perumahan. Diameter tabung distandarisasi pada 57mm (2¼") di sebagian besar pasar. Retraktor internal digerakkan langsung oleh spindel.
• Kait/kunci tanggam: Kotak persegi panjang yang lebih besar dipasang ke dalam tanggam (saku) yang dipahat atau diarahkan ke tepi pintu. Berisi baut pengunci, dan biasanya juga gerendel, dalam satu unit terintegrasi. Kotak tanggam berukuran kira-kira Lebar 65 mm × tinggi 130–165 mm di kelas residensial, dan secara signifikan lebih besar pada versi tugas berat komersial.

6. Baut Pengunci (Spring Bolt)

Baut pengunci adalah baut segitiga atau persegi panjang bermuatan pegas yang metidaknjol dari tepi pintu dan mengikat pelat pemukul untuk menahan pintu tetap tertutup. Muka depannya yang bersudut ("jalan") memungkinkan pintu ditutup dengan mengarahkan baut ke dalam pada bibir pelat pemukul, setelah itu pegas mendorongnya ke depan ke dalam lubang pemukul. Baut kait tersedia dalam konfigurasi standar dan keamanan: a baut kait perumahan standar menonjol sekitar 12–14 mm, sementara baut kait anti-dorong diperkuat untuk menahan serangan shimming kartu kredit, dengan permukaan anti-pick yang diperkeras dan lemparan yang lebih dalam sebesar 14–18 mm.

7. Pelat Muka (Latch Faceplate atau Pelat Tepi Pintu)

Pelat muka adalah pelat logam datar di tepi pintu tempat baut pengunci menonjol. Ini disekrup ke tepi pintu dan memberikan tampilan akhir yang bersih sekaligus melindungi tepi lubang bor kait. Pelat muka standar berbentuk datar (untuk pintu bertepi persegi) atau melengkung/berjari-jari (untuk pintu bertepi radius). Pelat muka juga menentukan dimensi bagian depan yang harus sesuai dengan pelat pemukul agar dapat disejajarkan dengan benar. Pelat muka baja tahan karat dan kuningan merupakan perlengkapan standar; rakitan kait tahan api menggunakan pelat muka baja dengan strip intumescent yang mengembang dalam kondisi kebakaran untuk menutup celah pintu.

8. Pelat Pukulan (Simpan)

Pelat pemukul adalah pelat logam penguat yang dipasang pada kusen kusen pintu yang menerima baut pengunci (dan gerendel pada set pengunci). Ini memiliki saku atau kotak tersembunyi yang dapat dimasuki baut pengunci saat pintu ditutup. Pelat pemukul adalah salah satu yang paling kritis terhadap keamanan bagian pegangan pintu — pelat pemukul standar tingkat pembuat yang diamankan dengan sekrup ½ inci memberikan ketahanan minimal terhadap serangan tendangan ke dalam, sedangkan pelat pemukul pengaman tugas berat dengan sekrup 3 inci (75 mm) yang menjangkau ke dalam rangka struktural dapat meningkatkan ketahanan pintu terhadap tendangan ke dalam sebesar faktor 3–5× , menurut pengujian oleh organisasi keamanan. Pukulan kotak (dengan kantong yang lebih dalam) lebih disukai daripada pukulan datar untuk ketahanan kait dan pengurangan kebisingan.

9. Silinder (Inti Kunci)

Dalam set pegangan pintu pengunci, silinder adalah steker berkunci yang menerjemahkan profil kunci yang benar menjadi gerakan rotasi untuk mengoperasikan mekanisme kunci. Format silinder umum meliputi: silinder gelas pin (tipe perumahan yang paling luas, menggunakan penggerak pegas dan pin kunci), silinder penahan cakram (keamanan lebih tinggi, digunakan pada kunci tanggam berkualitas), dan kunci bubungan (digunakan pada perangkat keras kabinet dan pintu geser). Keamanan silinder dinilai berdasarkan standar seperti EN 1303 di Eropa (Kelas 1–6) dan ANSI/BHMA A156.5 di AS. Silinder Kelas 6 EN 1303 tahan Tenaga bor 150 kg, serangan torsi 150 Nm, dan upaya pick 100 dalam pengujian standar.

10. Chassis atau Mekanisme Internal Perumahan

Di belakang setiap pelat mawar terdapat sasis internal — wadah yang dirancang secara presisi yang berisi pegas, bubungan, pengikut, dan mekanisme pengembalian yang mengubah gerakan pegangan menjadi retraksi kait dan mengembalikan pegangan ke posisi istirahat horizontal. Mekanisme pengembalian pegas adalah salah satu komponen yang paling sering aus pada pintu yang sering digunakan. Gagang pintu kelas komersial diberi peringkat minimum 250.000 siklus operasi di bawah standar ANSI/BHMA Kelas 1, sedangkan pegangan perumahan Kelas 2 diberi peringkat untuk 400.000 siklus dan Kelas 1 premium untuk 1.000.000 siklus.

Bagian Gagang Pintu berdasarkan Jenis Pegangan: Apa yang Berubah di Antara Desain

Bagian-bagian spesifik yang ada dalam rakitan pegangan pintu sangat bervariasi tergantung pada apakah itu set lorong, set privasi, set pintu masuk, atau kunci tanggam — memahami perbedaan ini akan mencegah kesalahan pembelian yang mahal.

Tabel 1: Jenis set pegangan pintu dibandingkan berdasarkan keberadaan komponen — baut kait, silinder kunci, tombol privasi, dan gerendel — menunjukkan bagian pegangan pintu mana yang disertakan dalam setiap konfigurasi dan aplikasi umumnya.

Bahan Bagian Gagang Pintu: Bagaimana Pilihan Bahan Mempengaruhi Daya Tahan dan Hasil Akhir

Bahan pembuat setiap bagian pegangan pintu secara langsung menentukan ketahanan mekanis, ketahanan korosi, berat, retensi kualitas akhir, dan biaya kepemilikan jangka panjang.

Tabel 2: Perbandingan bahan bagian pegangan pintu umum berdasarkan aplikasi tipikal, ketahanan mekanis, ketahanan terhadap korosi, berat, dan kualitas retensi hasil akhir jangka panjang.

Pengukuran Penting pada Bagian Gagang Pintu: Mendapatkan Dimensi yang Benar

Pengukuran yang salah adalah penyebab paling umum ketidakcocokan saat mengganti komponen pegangan pintu — tiga dimensi harus diverifikasi sebelum membeli komponen pengganti.

Jarak Mundur

Backset adalah jarak horizontal dari tepi pintu (tempat pelat muka kait berada) ke tengah lubang bor melalui muka pintu tempat lewatnya spindel. Pengukuran ini menentukan letak pegangan relatif terhadap tepi pintu. Latar belakang perumahan standar adalah 2⅜ inci (60 mm) dan 2¾ inci (70 mm) . Kebanyakan kait berbentuk tabung dapat disesuaikan untuk mengakomodasi keduanya, tetapi kait tanggam dipasang di pabrik. Menggunakan sandaran yang salah berarti pegangannya akan terlalu dekat dengan tepi pintu (menimbulkan bahaya keselamatan) atau terlalu jauh darinya (meninggalkan celah yang tidak sedap dipandang pada pelat muka).

Diameter Lubang Bor

Lubang bor muka menerima sasis atau mekanisme kait berbentuk tabung. Diameter lubang standar Amerika Utara adalah 2⅛ inci (54 mm) , sedangkan pintu Eropa umumnya menggunakan a 72mm lubang bor untuk kait tubular. Lubang bor tepi (untuk badan kait) distandarisasi pada 25–32mm tergantung pada jenis kaitnya. Sebelum membeli, selalu pastikan bahwa diameter sasis set pegangan sesuai dengan lubang bor yang ada di pintu Anda — memperbesar lubang bor sangatlah mudah, namun untuk memperkecilnya memerlukan pelat pengisi atau bagian pintu baru.

Jarak Pusat-ke-Pusat (Pengukuran PZ)

Pada rakitan kunci tanggam dan pegangan pelat escutcheon, pengukuran PZ (Pfeilzentrum, atau "pusat panah") mengacu pada jarak vertikal antara pusat spindel dan pusat silinder. Pengukuran ini sangat penting untuk penggantian pelat escutcheon dan pegangan pada kunci tanggam. Pengukuran PZ yang umum adalah 72mm, 92 mm, and 110 mm . Sebuah escutcheon yang dibeli dengan jarak PZ yang salah akan membuat lubang spindel atau lubang kunci tidak sejajar dengan kotak tanggam di dalam pintu.

Kegagalan Umum Bagian Gagang Pintu dan Cara Mendiagnosisnya

Kebanyakan door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Pegangan tidak kembali ke horizontal setelah pengoperasian: Pegas balik di dalam sasis telah lelah atau rusak. Ini adalah kegagalan mekanis paling umum pada pintu interior dengan penggunaan tinggi. Pegas adalah komponen yang dapat dikonsumsi — pada perangkat keras murah, seluruh sasis mungkin perlu diganti; pada perangkat keras berkualitas, pegas pengganti tersedia secara terpisah.
• Baut kait tidak dapat ditarik kembali saat pegangan dioperasikan: Mungkin spindelnya sudah aus berbentuk oval (kehilangan bagian perseginya akibat torsi yang berulang-ulang), lubang persegi pada pengikut di dalam sasis telah membulat, atau pegas pengunci pengunci telah rusak. Periksa dengan melepas pegangan dan menguji pengikatan spindel dengan kait secara langsung.
• Pintu tidak terkunci / kaitnya memantul ke belakang: Pelat pemukul tidak sejajar — baik secara vertikal diimbangi dari lintasan baut pengait, atau tersembunyi terlalu dangkal untuk menerima lemparan pengait penuh. Menyesuaikan posisi pelat pemukul sebesar 2–3 mm biasanya dapat mengatasi masalah ini. Alternatifnya, pegas baut pengunci telah melemah dan tidak dapat lagi memproyeksikan baut dengan cukup.
• Pegangan atau mawar terasa longgar: Baut yang menahan mawar ke pintu telah kendor seiring berjalannya waktu. Hal ini biasa terjadi jika baut dipasang langsung ke jangkar plastik, bukan ke sasis logam berulir. Mengencangkan baut tembus (biasanya dilakukan dengan melepas penutup mawar) biasanya menyelesaikan masalah; ganti jangkar plastik dengan sisipan berulir logam untuk pemasangan permanen.
• Kunci berputar tetapi kunci tidak terkunci: Bubungan pada silinder kunci telah terlepas dari aktuator gerendel di dalam kotak tanggam, atau tailpiece (pin penghubung antara bubungan silinder dan mekanisme kunci) telah tercukur. Hal ini memerlukan penggantian silinder atau, dalam kasus tanggam, penggantian seluruh badan kunci.

Pertanyaan Yang Sering Diajukan Tentang Bagian Gagang Pintu

T: Apa nama pelat kecil di sekitar pegangan pintu?

Pelat melingkar kecil tepat di belakang pegangan tuas atau kenop disebut bangkit (juga piring mawar atau penutup mawar). Jika pelat ini dipanjangkan untuk menutupi mekanisme pegangan dan lubang kunci dalam satu pelat dekoratif, maka pelat ini disebut escutcheon atau pelat belakang. Keduanya memiliki fungsi utama yang sama: menyembunyikan perangkat keras pemasangan dan lubang bor di permukaan pintu sekaligus memberikan transisi dekoratif antara pegangan dan permukaan pintu.

T: Bagaimana saya tahu jika poros pegangan pintu saya perlu diganti?

Spindel perlu diganti jika penampang perseginya telah aus menjadi profil bulat atau oval akibat perputaran torsi selama bertahun-tahun. Untuk memeriksa: lepaskan pegangan dan periksa ujung spindel. Jika sudutnya tampak membulat dan bukannya sudut tajam 90°, atau jika spindel terlalu bergoyang di lubang pengikut kait, maka diperlukan penggantian. Spindel yang aus adalah pengganti yang paling efisien — biayanya sangat murah (biasanya $1–5 untuk spindel pengganti standar) dibandingkan dengan mengganti seluruh set kait atau pegangan, dan akan mengembalikan fungsi mekanis penuh jika badan kait itu sendiri tidak rusak.

T: Apa perbedaan antara kunci tanggam dan kait berbentuk tabung?

A kait berbentuk tabung adalah unit silinder sederhana yang hanya berisi baut pengunci pegas, dipasang melalui lubang bor bundar tunggal di permukaan pintu. Ini hanya mengoperasikan kaitnya saja — penguncian keamanan disediakan oleh gerendel terpisah jika diperlukan. SEBUAH kunci tanggam adalah kotak persegi panjang yang lebih besar yang dipasang ke dalam saku yang dipahat di tepi pintu, berisi baut pengait, gerendel, dan seringkali snib privasi, semuanya dalam satu unit terintegrasi. Kunci tanggam secara signifikan lebih aman dan tahan lama, namun memerlukan pemasangan yang lebih rumit dan lebih mahal — biasanya 3–8× biaya perangkat keras kait tubular yang setara.

T: Dapatkah saya mengganti silinder pada pegangan pintu saja tanpa mengganti seluruh rangkaiannya?

Ya, dalam banyak kasus. Silinder kunci pada set pegangan pintu masuk dan kunci tanggam dirancang untuk dapat dilepas dan diganti secara independen dari perangkat keras pegangan — ini disebut a silinder ulang operasi. Untuk mengganti silinder, Anda biasanya melepas mawar atau lambang, melonggarkan sekrup penahan silinder yang dapat diakses dari tepi pintu, dan menarik silinder. Silinder pengganti harus sesuai dengan format silinder yang ada (profil euro, oval, atau silinder kenop) dan memiliki panjang bubungan yang benar untuk mengaktifkan mekanisme kunci. Silinder ulang adalah peningkatan keamanan standar yang biayanya jauh lebih murah dibandingkan penggantian perangkat keras secara penuh.

T: Mengapa beberapa gagang pintu memiliki dua mawar sementara yang lain memiliki pelat lambang?

Pilihan antara dua mawar terpisah versus satu pelat nama baik terutama bersifat estetika tetapi juga mencerminkan mekanisme kunci yang mendasarinya. Dua mawar terpisah digunakan pada set lintasan, set privasi, dan set entri dengan mekanisme kait berbentuk tabung — masing-masing mawar menutupi satu sisi lubang bor secara terpisah. SEBUAH piring escutcheon tunggal mencakup mekanisme pegangan dan silinder kunci dalam satu elemen visual terintegrasi, dan secara arsitektural dikaitkan dengan rangkaian kunci tanggam, perangkat keras bergaya kuno, dan desain kontemporer premium. Pelat Escutcheon memungkinkan dampak dekoratif yang lebih dramatis dan sering ditemukan pada proyek tingkat arsitektur di mana perangkat keras pintu merupakan pernyataan desain.

T: Apa yang dimaksud dengan set gagang pintu tiruan dan di mana perbedaan bagiannya?

Set gagang pintu tiruan hanya berisi bagian luar yang terlihat — pegangan dan mawar — tanpa badan kait, poros, atau mekanisme internal. Pegangannya terpasang tetap (tidak berputar) dan dipasang langsung ke permukaan pintu dengan sekrup yang disembunyikan di balik mawar. Set tiruan digunakan pada pintu yang tidak memerlukan kait — seperti panel pintu lipat dua, pintu lemari pakaian, dan daun tetap pada sepasang pintu Prancis. Mereka memberikan kesinambungan visual dari set pegangan yang cocok di seluruh rumah tanpa biaya atau kerumitan pemasangan mekanisme kait fungsional yang tidak memerlukannya.

Kesimpulan: Ketahui Bagian Gagang Pintu Anda untuk Pengambilan Keputusan yang Lebih Cerdas

Memahami anatomi lengkap bagian pegangan pintu — dari elemen pegangan dan naik melalui spindel, badan kait, pelat muka, pelat pemukul, silinder, dan sasis internal — memberi pemilik rumah, pembangun, dan penentu pengetahuan untuk membuat keputusan perbaikan yang tepat, pembelian penggantian yang akurat, dan pilihan pemasangan yang percaya diri.

Setiap komponen dalam rakitan pegangan pintu memiliki fungsi tertentu, dimensi standar, dan karakteristik kinerja yang ditentukan. Pelat pemukul menentukan keamanan terhadap masuknya secara paksa. Baut pengunci menentukan seberapa andal pintu tetap tertutup. Silinder menentukan ketahanan terhadap pengambilan dan pengeboran. Bahan pegangan dan hasil akhir menentukan umur panjang dan estetika. Keputusan-keputusan ini tidak boleh dibuat secara terpisah — masing-masing bagian harus disesuaikan satu sama lain dan dengan konstruksi pintu agar perakitan lengkap dapat berfungsi sebagaimana mestinya.

Baik Anda mengganti spindel yang aus, meningkatkan pelat pemukul tingkat pembuat ke model keamanan, mencari pengganti yang cocok untuk proyek arsitektur, atau sekadar mendiagnosis mengapa pegangan terasa longgar, pengetahuan anatomi dalam panduan ini memberikan landasan untuk memperbaikinya pada kali pertama.
